業餘無線電 YAESU VX-177對講機使用經驗
更新日期：2009年12月30日
業餘無線電
YAESU VX - 177 對講機使用經驗
★基本資料：
本機工作頻率由430MHz至470MHz，VX-177/E型號的工作頻率由409MHz至470MHz，同時具備在一米水深，達三十分鐘的防水能力。
本機工作頻率由430MHz至470MHz，VX-177/E型號的工作頻率由409MHz至470MHz，同時具備在一米水深，達三十分鐘的防水能力。
★機面設備：
1：天線插座 ANT
2：拖咪及電腦線插座 MIC/SP
3：電源開關及音量旋鈕 VOL/PWR
4：步進旋鈕 DIAL
5：喇叭
6：LCD顯示屏
7：鍵盤 KEY
8：發射/繁忙/充電指示燈 LED
9：咪
10：發射鍵 PTT
11：監聽/呼叫鍵 MONI
12：直流電輸入插座 EXT DC
2：拖咪及電腦線插座 MIC/SP
3：電源開關及音量旋鈕 VOL/PWR
4：步進旋鈕 DIAL
5：喇叭
6：LCD顯示屏
7：鍵盤 KEY
8：發射/繁忙/充電指示燈 LED
9：咪
10：發射鍵 PTT
11：監聽/呼叫鍵 MONI
12：直流電輸入插座 EXT DC
★四個操作畫面：
操作畫面A(即VFO A)。
操作畫面B(即VFO B)。
操作畫面TUN。

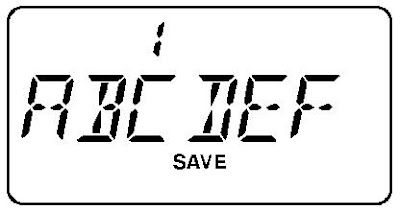

操作畫面1(即MEMORY記憶頻道001)。
★16鍵操作鍵盤：
★短按16鍵鍵盤內容：
短按1鍵：輸入1字
短按2鍵：輸入2字
短按3鍵：輸入3字
短按4鍵：輸入4字
短按5鍵：輸入5字
短按6鍵：輸入6字
短按7鍵：輸入7字
短按8鍵：輸入8字
短按9鍵：輸入9字
短按0鍵：輸入0字；連接網絡
短按MR鍵：選擇MEMORY記憶頻道或TUN操作頻道
短按VFO鍵：在MEMORY記憶頻道畫面，跳去選擇VFO A或VFO B操作頻道
短按▲鍵：向高數字跳一個檔次
短按▼鍵：向低數字跳一個檔次
短按REV鍵：在異頻操作時，將發射頻率與接收頻率互換
短按F鍵：F字符顯示後，可選擇鍵盤上橙色字功能
短按1鍵：輸入1字
短按2鍵：輸入2字
短按3鍵：輸入3字
短按4鍵：輸入4字
短按5鍵：輸入5字
短按6鍵：輸入6字
短按7鍵：輸入7字
短按8鍵：輸入8字
短按9鍵：輸入9字
短按0鍵：輸入0字；連接網絡
短按MR鍵：選擇MEMORY記憶頻道或TUN操作頻道
短按VFO鍵：在MEMORY記憶頻道畫面，跳去選擇VFO A或VFO B操作頻道
短按▲鍵：向高數字跳一個檔次
短按▼鍵：向低數字跳一個檔次
短按REV鍵：在異頻操作時，將發射頻率與接收頻率互換
短按F鍵：F字符顯示後，可選擇鍵盤上橙色字功能
★長按16鍵鍵盤內容：
長按1鍵：
長按2鍵：
長按3鍵：以顯示器所顯示的頻率為中心頻率，向高頻及低頻各搜索15個有訊號的頻率，以供通聯，短按MR鍵返回搜索前畫面
長按4鍵：
長按5鍵：
長按6鍵：為鍵盤鎖，再長按6鍵解鎖
長按7鍵：
長按8鍵：
長按9鍵：
長按0鍵：
長按MR鍵：
長按VFO鍵：進入記憶群組功能
長按▲鍵：快速向高頻搜索
長按▼鍵：快速向低頻搜索
長按REV鍵：
長按F鍵：將所顯示的頻率進入記憶設定狀態
長按1鍵：
長按2鍵：
長按3鍵：以顯示器所顯示的頻率為中心頻率，向高頻及低頻各搜索15個有訊號的頻率，以供通聯，短按MR鍵返回搜索前畫面
長按4鍵：
長按5鍵：
長按6鍵：為鍵盤鎖，再長按6鍵解鎖
長按7鍵：
長按8鍵：
長按9鍵：
長按0鍵：
長按MR鍵：
長按VFO鍵：進入記憶群組功能
長按▲鍵：快速向高頻搜索
長按▼鍵：快速向低頻搜索
長按REV鍵：
長按F鍵：將所顯示的頻率進入記憶設定狀態
★開機及關機：
在確認正確安裝天線和電池或外接電源後，旋轉機器頂部VOL/PWR旋鈕。順時針旋轉為開啟，繼續順時針方向旋轉，調整接收音量由低至高。逆時針旋轉此旋鈕，音量由高至低，繼續旋轉直關閉總電源為止。開機時第一個畫面是顯示電池電壓，因每部手機狀態不同，故所顯示的電壓也有可能不同。
在確認正確安裝天線和電池或外接電源後，旋轉機器頂部VOL/PWR旋鈕。順時針旋轉為開啟，繼續順時針方向旋轉，調整接收音量由低至高。逆時針旋轉此旋鈕，音量由高至低，繼續旋轉直關閉總電源為止。開機時第一個畫面是顯示電池電壓，因每部手機狀態不同，故所顯示的電壓也有可能不同。
本機工作電壓由6V至16V。
因不同畫面，各按鍵會有不同功能
開機後，隨電壓畫面之後是一個可操作的A畫面，短按VFO鍵會A、B畫面互轉，AB畫面功能相同。
A、B畫面正顯示430.000字樣，430.000是代表現時手機正工作於430.000MHz，下面閃爍著的SAVE字樣，表示手機正處於省電狀態。
★按入操作頻率：
(A、B及TUN畫面都有此功能)
(A、B及TUN畫面都有此功能)
當LCD顯示屏再顯示A畫面時，可直接按入所需的頻率，如要按入432.400MHz，只需按32400便何，最前的4字毋需按入，這時也表示手機正工作於432.400MHz。
如要按入436.5625MHz，只需按36562便何（假設頻道頻距為12.5kHz）。
★7設定鈴聲設備：
使用此功能，必須選用CTCSS或DCS的靜音功能。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至7選項“BELL”，再按F鍵進入此項目，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
在按入中途想放棄，按PTT鍵便可。
★微調頻率：
(A、B及TUN畫面都有此功能)
通過DIAL旋鈕選取，或按▲▼鍵來調整，每進退一檔次為一個頻道頻距，每個頻道頻距的頻率差視乎第45項(STEP)的設定。
(A、B及TUN畫面都有此功能)
通過DIAL旋鈕選取，或按▲▼鍵來調整，每進退一檔次為一個頻道頻距，每個頻道頻距的頻率差視乎第45項(STEP)的設定。
★調整頻率：
(A、B及TUN畫面都有此功能)
短按F鍵，通過DIAL旋鈕選取，或按▲▼鍵來調整，每進退一個檔次為1MHz。
按PTT鍵或短按F鍵確定並退出。
(A、B及TUN畫面都有此功能)
短按F鍵，通過DIAL旋鈕選取，或按▲▼鍵來調整，每進退一個檔次為1MHz。
按PTT鍵或短按F鍵確定並退出。
★簡單快速搜尋：
(A、B及TUN畫面都有此功能)
長按▲鍵便會向高頻搜尋，長按▼鍵便會向低頻搜尋，手機開始搜尋後手指便可以離開按鍵，當手機收到訊號時會停下來接收該個頻率的訊號，小數點同時會閃爍，在這期間可以短按▲鍵或▼鍵確定接收這個頻率，如要繼續搜尋，可以長按▲鍵繼續向高頻搜尋，或長按▼鍵繼續向低頻搜尋，又可通過DIAL旋鈕選取，順時針旋轉向高頻繼續搜尋，逆時針旋轉向低頻繼續搜尋。
(A、B及TUN畫面都有此功能)
長按▲鍵便會向高頻搜尋，長按▼鍵便會向低頻搜尋，手機開始搜尋後手指便可以離開按鍵，當手機收到訊號時會停下來接收該個頻率的訊號，小數點同時會閃爍，在這期間可以短按▲鍵或▼鍵確定接收這個頻率，如要繼續搜尋，可以長按▲鍵繼續向高頻搜尋，或長按▼鍵繼續向低頻搜尋，又可通過DIAL旋鈕選取，順時針旋轉向高頻繼續搜尋，逆時針旋轉向低頻繼續搜尋。
★如果在記憶頻道使用本功能，手機將會在記憶頻道內已設定好的頻道搜尋。
★發射：
確定頻率後，按下側面PTT鍵。此時就開始發射訊號，在發射期間，正面上方的LED顯示紅色，LCD顯示屏指示當時發射的功率。
確定頻率後，按下側面PTT鍵。此時就開始發射訊號，在發射期間，正面上方的LED顯示紅色，LCD顯示屏指示當時發射的功率。
★鎖定鍵盤：
長按6鍵，直至液晶屏出現鎖定標誌，再長按6鍵便可解鎖。
長按6鍵，直至液晶屏出現鎖定標誌，再長按6鍵便可解鎖。
在使用此功能之前，最好先於功能設定第26項“LOCK”，設定適合的內容。
LK KEY：正面鍵盤
LKDIAL：步進旋鈕
LK K+D：正面鍵盤+步進旋鈕(原廠設定)
LK PTT：發射鍵
LK P+K：正面鍵盤+發射鍵
LK P+D：發射鍵+步進旋鈕
LK ALL：正面鍵盤+發射鍵+步進旋鈕
按PTT鍵或長按F鍵確定並退出。
LK KEY：正面鍵盤
LKDIAL：步進旋鈕
LK K+D：正面鍵盤+步進旋鈕(原廠設定)
LK PTT：發射鍵
LK P+K：正面鍵盤+發射鍵
LK P+D：發射鍵+步進旋鈕
LK ALL：正面鍵盤+發射鍵+步進旋鈕
按PTT鍵或長按F鍵確定並退出。
★調整靜噪音門限：
短按F鍵，再按MONI鍵，LCD顯示屏顯示手機正處於靜噪音的門限，出現“LVL ?”(?為一個數字)，該項目有16個選項，通過DIAL旋鈕，或按▲▼鍵來調整靜噪音門限。
短按F鍵，再按MONI鍵，LCD顯示屏顯示手機正處於靜噪音的門限，出現“LVL ?”(?為一個數字)，該項目有16個選項，通過DIAL旋鈕，或按▲▼鍵來調整靜噪音門限。
調整靜噪音門限範圍為LVL 0－LVL 15。
LVL 2(原廠設定)
按PTT鍵或短按F鍵確定並退出。
LVL 2(原廠設定)
按PTT鍵或短按F鍵確定並退出。
★設定靜音(啞音)功能：
短按F鍵，再按1鍵後LCD顯示屏顯示手機正處於的靜音碼何種狀態，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF：無靜音功能(原廠設定)
TONE：發射時加入CTCSS靜音編碼
TSQL：發射時及接收時加入CTCSS靜音編碼及解碼
REV TN：
DCS：
ECS：
按PTT鍵或短按F鍵確定並退出。
短按F鍵，再按1鍵後LCD顯示屏顯示手機正處於的靜音碼何種狀態，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF：無靜音功能(原廠設定)
TONE：發射時加入CTCSS靜音編碼
TSQL：發射時及接收時加入CTCSS靜音編碼及解碼
REV TN：
DCS：
ECS：
按PTT鍵或短按F鍵確定並退出。
★設定模擬靜音(啞音)碼：
在選取TONE或TSQL情況下。
短按F鍵，再按2鍵後LCD顯示屏顯示手機的靜音碼何種狀態，出現一個由67.0Hz至254.1Hz頻率的CTCSS靜音碼，進入項目後有50個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵確定並退出。
在選取TONE或TSQL情況下。
短按F鍵，再按2鍵後LCD顯示屏顯示手機的靜音碼何種狀態，出現一個由67.0Hz至254.1Hz頻率的CTCSS靜音碼，進入項目後有50個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵確定並退出。
★搜尋模擬靜音(啞音)碼：
在選取TSQL情況下，短按F鍵，再按2鍵後LCD顯示屏顯示手機的靜音碼何種狀態，出現一個由67.0Hz至254.1Hz頻率的CTCSS靜音碼，長按▲鍵至開始搜尋後放手，由低頻向高頻搜尋，長按▼鍵至開始搜尋後放手，由高頻向低頻搜尋，直至有聲音發出時短按▲或▼鍵確定。
在選取TSQL情況下，短按F鍵，再按2鍵後LCD顯示屏顯示手機的靜音碼何種狀態，出現一個由67.0Hz至254.1Hz頻率的CTCSS靜音碼，長按▲鍵至開始搜尋後放手，由低頻向高頻搜尋，長按▼鍵至開始搜尋後放手，由高頻向低頻搜尋，直至有聲音發出時短按▲或▼鍵確定。
★調整發射功率：
在非發射情況之下，短按F鍵，再按3鍵後LCD顯示屏顯示手機正處於何種發射狀態，進入項目後畫面會顯示HIGH，該項目有3個選項，通過DIAL旋鈕，或按▲▼鍵來改變發射功率。
在非發射情況之下，短按F鍵，再按3鍵後LCD顯示屏顯示手機正處於何種發射狀態，進入項目後畫面會顯示HIGH，該項目有3個選項，通過DIAL旋鈕，或按▲▼鍵來改變發射功率。
LOW：0.5W
MID：2W
HIGH：5W(原廠設定)
當設定為LOW或MID時，LCD顯示屏左下角會出現LOW字樣。
MID：2W
HIGH：5W(原廠設定)
當設定為LOW或MID時，LCD顯示屏左下角會出現LOW字樣。
按PTT鍵或短按F鍵確定並退出。
★短暫調高發射功率：
當手機設定工作在低功率(0.5W)及中功率(2W)時，
短按F鍵，再按PTT鍵，手機會以高功率(5W)發射，直至PTT鍵不再被按著為止，回復之前的功率設定。
當手機設定工作在低功率(0.5W)及中功率(2W)時，
短按F鍵，再按PTT鍵，手機會以高功率(5W)發射，直至PTT鍵不再被按著為止，回復之前的功率設定。
★1設定自動關機時間：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至1選“APO”，再按F鍵進入此項目，進入項目後有25個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至1選“APO”，再按F鍵進入此項目，進入項目後有25個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF(原廠設定)
OFF、0.5H、1.0H-12.0H(0.5H為半小時，12.0H為12小時)
按PTT鍵或長按F鍵確定並退出。
OFF、0.5H、1.0H-12.0H(0.5H為半小時，12.0H為12小時)
按PTT鍵或長按F鍵確定並退出。
★5設定忙線時禁止發射：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至5選項“BCLO”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至5選項“BCLO”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
BCL.OFF：功能關閉(原廠設定)
BCL. ON：忙線時禁止發射
按PTT鍵或長按F鍵確定並退出。
★6設定提示聲：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至6選項“BEEP”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至6選項“BEEP”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF：無任何提示聲
KEY：按鍵時提示
KEY+SC：按鍵及搜尋到訊號時提示(原廠設定)
按PTT鍵或長按F鍵確定並退出。
使用此功能，必須選用CTCSS或DCS的靜音功能。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至7選項“BELL”，再按F鍵進入此項目，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF(原廠設定)
OFF、1T、3T、5T、8T及CONT(1T為响1次，8T為响8次)
按PTT鍵或長按F鍵確定並退出。
★26設定功能鍵盤鎖：
(即長按6鍵鎖定鍵盤功能)
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至26選項“LOCK”，再按F鍵進入此項目，進入項目後有7個選項，通過DIAL旋鈕，或按▲▼鍵來選取。

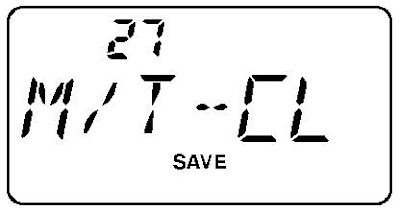

★27設定MONI鍵功能(監聽/呼叫)：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至27選項“M/T--CL”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
SINGLE：在現有頻道，向高頻及低頻搜尋一次，不論31個儲存器是否滿載(原廠設定)
CONT：在現有頻道，向高頻及低頻搜尋多次，直至31個儲存器滿載為止
★8設定繁忙時LED指示：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至8選項“BSY.LED”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至8選項“BSY.LED”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
LED. ON：接收到訊號時LED亮綠光(原廠設定)
LED. OFF：有否訊號都不亮光
按PTT鍵或長按F鍵確定並退出。
LED. OFF：有否訊號都不亮光
按PTT鍵或長按F鍵確定並退出。
★12檢查電池電壓：
短按F鍵，再按0按鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至12選項“DC VLT”，再按F鍵進入此項目，顯示的就是目前電池電壓。
短按F鍵，再按0按鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至12選項“DC VLT”，再按F鍵進入此項目，顯示的就是目前電池電壓。
當電壓低過7.2V時應進行充電。
採用跟機充電電池，慢速充電當充滿電時電壓約為8.6V-8.8V。
在這個選項之下，可以同時按下PTT發射，並觀察發射時候大負載情況下的電池電壓。
長按F鍵確定並退出。
採用跟機充電電池，慢速充電當充滿電時電壓約為8.6V-8.8V。
在這個選項之下，可以同時按下PTT發射，並觀察發射時候大負載情況下的電池電壓。
長按F鍵確定並退出。
★25調定鍵盤照明：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至25選項“LAMP”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至25選項“LAMP”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF：鍵盤照明不發亮
KEY：按鍵時發亮(原廠設定)
CONT：鍵盤照明持續發亮
按PTT鍵或長按F鍵確定並退出。
KEY：按鍵時發亮(原廠設定)
CONT：鍵盤照明持續發亮
按PTT鍵或長按F鍵確定並退出。
(即長按6鍵鎖定鍵盤功能)
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至26選項“LOCK”，再按F鍵進入此項目，進入項目後有7個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
LK KEY：正面鍵盤
LKDIAL：步進旋鈕
LK K+D：正面鍵盤+步進旋鈕(原廠設定)
LK PTT：發射鍵
LK P+K：正面鍵盤+發射鍵
LK P+D：發射鍵+步進旋鈕
LK ALL：正面鍵盤+發射鍵+步進旋鈕
按PTT鍵或長按F鍵確定並退出。
LKDIAL：步進旋鈕
LK K+D：正面鍵盤+步進旋鈕(原廠設定)
LK PTT：發射鍵
LK P+K：正面鍵盤+發射鍵
LK P+D：發射鍵+步進旋鈕
LK ALL：正面鍵盤+發射鍵+步進旋鈕
按PTT鍵或長按F鍵確定並退出。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至27選項“M/T--CL”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
MONI：監聽
T--CALL：呼叫(原廠設定)
按PTT鍵或長按F鍵確定並退出。
T--CALL：呼叫(原廠設定)
按PTT鍵或長按F鍵確定並退出。
★28設定顯示個別記憶頻道的名稱，或頻率：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至28選項“NAME”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至28選項“NAME”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
ALPHA：顯示名稱(原廠設定)
FREQ：顯示頻率
按PTT鍵或長按F鍵確定並退出。
FREQ：顯示頻率
按PTT鍵或長按F鍵確定並退出。
★29設定個別記憶頻道的名稱，或重新命名：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至29選項“NM WRT”。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至29選項“NM WRT”。
再按F鍵進入此項目，如之前有名字，現在會顯示出來，再按F鍵，舊名字會消失，取而代之的有6個橫線，再按F鍵，左面第一個橫線閃爍，表示可以通過DIAL旋鈕選擇字符，選妥後按▲使第二個橫線閃爍，再通過DIAL旋鈕選擇字符，直至6個位置都放入適當的字符，按▲完成，按PTT鍵或長按F鍵確定並退出。
★30設定開機密碼鎖：
(先設定密碼，才能開啟密碼鎖功能)
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至30選項“PSWD”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
(先設定密碼，才能開啟密碼鎖功能)
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至30選項“PSWD”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
PWD.OFF：關閉密碼鎖(原廠設定)
PWD.ON：開啟密碼鎖
長按F鍵確定並退出。
PWD.ON：開啟密碼鎖
長按F鍵確定並退出。
★31設定開機密碼：
(先設定密碼，才能開啟密碼鎖功能)
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至31選項“PSWD W”。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至31選項“PSWD W”。
再按F鍵進入設定密碼區，有- - - - 4個輸入密碼位置。
再按F鍵進入輸入密碼區，左方第1點閃爍。
輸入密碼，密碼數值由0-9及A-F。
按PTT鍵或長按F鍵確定並退出。
按PTT鍵或長按F鍵確定並退出。
★32設定快速搜尋時，當接收到訊號後的處理方法：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至32選項“RESUME”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至32選項“RESUME”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
BUSY：當收到訊號後會停在該頻率，直至無訊號兩秒後繼續搜尋(原廠設定)
HOLD：當收到訊號後就會停下來，不會繼續搜尋
TIME：當收到訊號後會停在該頻率5秒，無任何動作會繼續搜尋
按PTT鍵或長按F鍵確定並退出。
HOLD：當收到訊號後就會停下來，不會繼續搜尋
TIME：當收到訊號後會停在該頻率5秒，無任何動作會繼續搜尋
按PTT鍵或長按F鍵確定並退出。
★33設定“REV” 鍵的功能：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至33選項“REV/HM”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至33選項“REV/HM”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
(REV)：在異頻操作時，接收頻率及發射頻率互換(原廠設定)
(HOME)：常用頻道
(HOME)：常用頻道
★34設定射頻靜噪音門限：
與普通靜噪音操作不同，射頻靜噪允許用戶按照射頻電平表的指示為依據來定義門限深淺。這樣就可以忽略不穩定或是訊噪比不夠的小訊號。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至34選項“RF SQL”，再按F鍵進入此項目，進入項目後有10個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
與普通靜噪音操作不同，射頻靜噪允許用戶按照射頻電平表的指示為依據來定義門限深淺。這樣就可以忽略不穩定或是訊噪比不夠的小訊號。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至34選項“RF SQL”，再按F鍵進入此項目，進入項目後有10個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF(原廠設定)。
調整範圍為OFF、S--1－S--8及S--FULL。
按PTT鍵或長按F鍵確定並退出。
一旦選用射頻靜噪後(選項非OFF值)，再次可以用快捷方式改變射頻靜噪音的門限，如同普通調整靜噪音門限一樣。
調整範圍為OFF、S--1－S--8及S--FULL。
按PTT鍵或長按F鍵確定並退出。
一旦選用射頻靜噪後(選項非OFF值)，再次可以用快捷方式改變射頻靜噪音的門限，如同普通調整靜噪音門限一樣。
★射頻靜噪音門限快速調較：
短按F鍵後，再按MONI，此時LCD顯示屏顯示LVL.RS ?(?為一個數字)，進入項目後有9個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵後，再按MONI，此時LCD顯示屏顯示LVL.RS ?(?為一個數字)，進入項目後有9個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
調節範圍由1-8及F。
按PTT鍵或長按F鍵確定並退出。
按PTT鍵或長按F鍵確定並退出。
只有當射頻靜噪音門限選項位於OFF時候，才能回到普通調整靜噪音門限。
★35設定異頻操作
一般情況下接收及發射是工作於同一頻率，但本手機可設定接收及發射工作在不同頻率，連接中繼站就要用這種工作模式。
先要選定要接收的頻率，短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至35選項“RPT.MOD”， 再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
一般情況下接收及發射是工作於同一頻率，但本手機可設定接收及發射工作在不同頻率，連接中繼站就要用這種工作模式。
先要選定要接收的頻率，短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至35選項“RPT.MOD”， 再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
RPT.OFF：關閉此功能(原廠設定)
RPT.--：發射頻率會比接收頻率低
RPT.+：發射頻率會比接收頻率高
按PTT鍵或長按F鍵確定並退出。
RPT.--：發射頻率會比接收頻率低
RPT.+：發射頻率會比接收頻率高
按PTT鍵或長按F鍵確定並退出。
★37設定接收時省電功能：
本機可在接收時，短時間處於休眠狀態，得以省電，當醒來接收到訊號，會持續清醒狀態至無訊號為止，休眠時間的長短，可自行設定。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至37選項“RXSAVE”，再按F鍵進入此項目，進入項目後有6個選段，通過DIAL旋鈕，或按▲▼鍵來選取。
本機可在接收時，短時間處於休眠狀態，得以省電，當醒來接收到訊號，會持續清醒狀態至無訊號為止，休眠時間的長短，可自行設定。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至37選項“RXSAVE”，再按F鍵進入此項目，進入項目後有6個選段，通過DIAL旋鈕，或按▲▼鍵來選取。
200MS(1:1)：休眠時間200亳秒(原廠設定)
300MS(1:1.5)：休眠時間300亳秒
500MS(1:2.5)：休眠時間500亳秒
1S(1:5)：休眠時間1秒
2S(1:10)：休眠時間2秒
OFF：關閉此功能
300MS(1:1.5)：休眠時間300亳秒
500MS(1:2.5)：休眠時間500亳秒
1S(1:5)：休眠時間1秒
2S(1:10)：休眠時間2秒
OFF：關閉此功能
★38設定聰明搜尋功能：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至38選項“S SRCH”，再按F鍵進入此項目，進入項目後有2個選段，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至38選項“S SRCH”，再按F鍵進入此項目，進入項目後有2個選段，通過DIAL旋鈕，或按▲▼鍵來選取。
CONT：在現有頻道，向高頻及低頻搜尋多次，直至31個儲存器滿載為止
★41設定異頻操作的頻道頻距：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至41選項“SHIFT”，再按F鍵進入此項目，進入項目後LCD顯示屏顯示一個由0.00M至99.95M的數字，即代表0.00Mhz至99.95MHz，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至41選項“SHIFT”，再按F鍵進入此項目，進入項目後LCD顯示屏顯示一個由0.00M至99.95M的數字，即代表0.00Mhz至99.95MHz，通過DIAL旋鈕，或按▲▼鍵來選取。
選定後按PTT鍵或長按F鍵確定並退出。
本港UHF的中繼站採用5.00MHz的頻差
本港UHF的中繼站採用5.00MHz的頻差
★44設定模擬靜音(啞音)功能：
短按F鍵，再按0鍵，進入設置功能表。

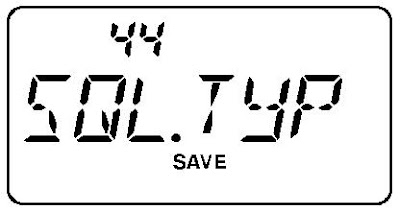

通過DIAL旋鈕，或按▲▼鍵來選取至44選項“SQL.TYP”，再按F鍵進入此項目，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至44選項“SQL.TYP”，再按F鍵進入此項目，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
OFF：無靜音功能(原廠設定)
TONE：發射時加入CTCSS靜音編碼
TSQL：發射時及接收時加入CTCSS靜音編碼及解碼
REV TN：
DCS：
ECS：
按PTT鍵或長按F鍵確定並退出。
TONE：發射時加入CTCSS靜音編碼
TSQL：發射時及接收時加入CTCSS靜音編碼及解碼
REV TN：
DCS：
ECS：
按PTT鍵或長按F鍵確定並退出。
★45設定頻道頻距：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至45選項“STEP”，再按F鍵進入此項目，進入項目後有9個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至45選項“STEP”，再按F鍵進入此項目，進入項目後有9個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
AUTO(原廠設定)
AUTO、5.0k、10.0k、12.5k、15.0k、20.0k、25.0k、50.0k及100.0k
按PTT鍵或長按F鍵確定並退出。
AUTO、5.0k、10.0k、12.5k、15.0k、20.0k、25.0k、50.0k及100.0k
按PTT鍵或長按F鍵確定並退出。
★46設定模擬靜音(啞音)碼：
(在選取TONE或TSQL情況下)短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至46選項“TN FRQ”，再按F鍵進入此項目，進入項目後LCD顯示屏出現一個由67.0Hz至254.1Hz頻率的50個CTCSS靜音碼，通過DIAL旋鈕，或按▲▼鍵來選取。
(在選取TONE或TSQL情況下)短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至46選項“TN FRQ”，再按F鍵進入此項目，進入項目後LCD顯示屏出現一個由67.0Hz至254.1Hz頻率的50個CTCSS靜音碼，通過DIAL旋鈕，或按▲▼鍵來選取。
選取後按PTT鍵或長按F鍵確定並退出。
100.0Hz(原廠設定)
本港的中繼站一般選用110.9Hz的靜音碼來開啟中繼器。
100.0Hz(原廠設定)
本港的中繼站一般選用110.9Hz的靜音碼來開啟中繼器。
選取後按PTT鍵或長按F鍵確定並退出。
本港的中繼站一般選用110.9Hz的靜音碼來開啟中繼器。
本港的中繼站一般選用110.9Hz的靜音碼來開啟中繼器。
★48設定發射時LED指示：
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至48選項“TX LED”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至48選項“TX LED”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
LED. ON：當發射時LED亮紅光(原廠設定)
LED. OFF：當發射時LED不亮光
按PTT鍵或長按F鍵確定並退出。
LED. OFF：當發射時LED不亮光
按PTT鍵或長按F鍵確定並退出。
★51設定頻道頻寬：
這功能調整發射的頻寬，，選擇NARROW會縮減一半頻寬，減少對鄰頻的干擾，一般本機的頻寬為±5KHz，NARROW則為±2.5KHz。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至51選項“WID.NAR”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
這功能調整發射的頻寬，，選擇NARROW會縮減一半頻寬，減少對鄰頻的干擾，一般本機的頻寬為±5KHz，NARROW則為±2.5KHz。
短按F鍵，再按0鍵，進入設置功能表。
通過DIAL旋鈕，或按▲▼鍵來選取至51選項“WID.NAR”，再按F鍵進入此項目，進入項目後有2個選項，通過DIAL旋鈕，或按▲▼鍵來選取。
WIDE：頻道頻寬為±5kHz(原廠設定)
NARROW：頻道頻寬為±2.5kHz
按PTT鍵或長按F鍵確定並退出。
NARROW：頻道頻寬為±2.5kHz
按PTT鍵或長按F鍵確定並退出。
★將指定頻道存入記憶體中(不輸入頻道名稱)：
(A、B及TUN畫面都有此功能)
第一次將頻道存入記憶體，在A、B或TUN畫面，先選定一個頻道，例如431.000。
(A、B及TUN畫面都有此功能)
第一次將頻道存入記憶體，在A、B或TUN畫面，先選定一個頻道，例如431.000。
長按F鍵，顯示002畫面。
通過DIAL旋鈕，選擇記憶位置，由001-200，選擇記憶位置001，不須理會430.000這個數字。
短按F鍵確定。
LCD顯示屏顯示“MEM--IN”畫面約兩秒後回覆設定之前畫面，表示431.000已存入001記憶體中。
日後使用001記憶頻道時，LCD顯示屏所顯示的畫面。
★將指定頻道存入記憶體中(輸入頻道名稱)：
(A、B及TUN畫面都有此功能)
第一次將頻道存入記憶體，在A、B或TUN畫面，先選定一個頻道，例如431.000。
(A、B及TUN畫面都有此功能)
第一次將頻道存入記憶體，在A、B或TUN畫面，先選定一個頻道，例如431.000。
長按F鍵，顯示002畫面。
通過DIAL旋鈕，選擇記憶位置，由001-200，選擇記憶位置001，不須理會430.000這個數字。
長按F鍵確定。
LCD顯示屏顯示“MEM--IN”畫面約兩秒，表示431.000已存入001記憶體中，其後繼續顯示另一個輸入名稱的畫面。
左方第一點在閃爍，表示可以通過DIAL旋鈕選取合適的字符，按▲▼鍵來選字符安放的位置，假設所選擇的字符為ABCDEF。
長按F鍵確定並退出。
長按F鍵確定並退出。
日後使用001記憶頻道時，LCD顯示屏所顯示的畫面。
★在記憶頻道內進行微調搜尋：
先按MR鍵，進入記憶頻道內，通過DIAL旋鈕選取，或按▲▼鍵來調整，每進退一步為一個頻道頻差。
先按MR鍵，進入記憶頻道內，通過DIAL旋鈕選取，或按▲▼鍵來調整，每進退一步為一個頻道頻差。
★在記憶頻道內進行快速搜尋：
先按MR鍵，進入記憶頻道內，長按▲鍵便會向高記憶頻道搜尋，長按▼鍵便會向低記憶頻道搜尋，當手機開始搜尋後便可以離開按鍵，當手機收到訊號時會停下來接收該個頻率的訊號，小數點同時會閃爍，在這期間可以短按▲鍵或▼鍵確定接收這個頻道，如要繼續搜尋，可以長按▲鍵或▼鍵繼續搜尋。
先按MR鍵，進入記憶頻道內，長按▲鍵便會向高記憶頻道搜尋，長按▼鍵便會向低記憶頻道搜尋，當手機開始搜尋後便可以離開按鍵，當手機收到訊號時會停下來接收該個頻率的訊號，小數點同時會閃爍，在這期間可以短按▲鍵或▼鍵確定接收這個頻道，如要繼續搜尋，可以長按▲鍵或▼鍵繼續搜尋。
★刪除個別記憶頻道：
按MR鍵至記憶頻道位置，通過DIAL旋鈕，或按▲▼鍵來選擇擬刪除的記憶頻道，如想刪除記憶頻道032。
長按F鍵，會出現記憶頻道033畫面，通過DIAL旋鈕退回032。
短按MR鍵，LCD顯示屏會顯示記憶頻道001畫面，這確定記憶頻道032已被刪除。
按MR鍵至記憶頻道位置，通過DIAL旋鈕，或按▲▼鍵來選擇擬刪除的記憶頻道，如想刪除記憶頻道032。
長按F鍵，會出現記憶頻道033畫面，通過DIAL旋鈕退回032。
短按MR鍵，LCD顯示屏會顯示記憶頻道001畫面，這確定記憶頻道032已被刪除。
★刪除個別記憶頻道內的頻道名稱(保留記憶頻道內的頻率資料)：
按MR鍵至記憶頻道位置，通過DIAL旋鈕，或按▲▼鍵來選擇想刪除頻道名稱的記憶頻道，如要刪除記憶頻道032內的頻道名稱，先選擇任何一個記憶頻道，如030。
長按F鍵，會出現記憶頻道033畫面(假設032是最後一個記憶位置)，通過DIAL旋鈕旋至032。
短按MR鍵，LCD顯示屏會顯示記憶頻道001畫面，這確定記憶頻道032內的頻道名稱已被刪除，而頻道內的頻率資料仍然存在。
按MR鍵至記憶頻道位置，通過DIAL旋鈕，或按▲▼鍵來選擇想刪除頻道名稱的記憶頻道，如要刪除記憶頻道032內的頻道名稱，先選擇任何一個記憶頻道，如030。
長按F鍵，會出現記憶頻道033畫面(假設032是最後一個記憶位置)，通過DIAL旋鈕旋至032。
短按MR鍵，LCD顯示屏會顯示記憶頻道001畫面，這確定記憶頻道032內的頻道名稱已被刪除，而頻道內的頻率資料仍然存在。
★清除機內各段設定：
先關掉本手機，按著MONI鍵開啟電源，出現下列六個功能，通過DIAL旋鈕選取：
F1 SETRST：清除設定，回復出廠模式
F2 MEMRST：清除記憶，回復出廠模式
F3 MB RST：清除記憶組群
F4 ALLRST：清除所有記憶及設定，回復出廠模式
F5 M--ONLY：
F6 CLONE：
選取後按F鍵確定。
先關掉本手機，按著MONI鍵開啟電源，出現下列六個功能，通過DIAL旋鈕選取：
F1 SETRST：清除設定，回復出廠模式
F2 MEMRST：清除記憶，回復出廠模式
F3 MB RST：清除記憶組群
F4 ALLRST：清除所有記憶及設定，回復出廠模式
F5 M--ONLY：
F6 CLONE：
選取後按F鍵確定。
★雙頻道監聽(同時監聽一個記憶頻道及A[或B]兩個頻道)：
先在A或B畫面設定一個頻道，以最後操作的畫面為準，如在A畫面設定432.400。
先在A或B畫面設定一個頻道，以最後操作的畫面為準，如在A畫面設定432.400。
再選擇記憶頻道位置，如記憶頻道001，其頻道為431.000。
短按F鍵，再短按VFO鍵，當LCD顯示屏底部多了DW字符，表示雙頻道監聽功能設定完成。
LCD顯示屏顯示的畫面會停留在最後收的畫面，並可進行發射該頻道。
短按F鍵，再短按VFO鍵，取消此功能。
短按F鍵，再短按VFO鍵，取消此功能。
★雙頻道監聽(同時監聽A及B兩個頻道)：
先分別設定A及B的頻道。
短按F鍵，再長按VFO鍵，當LCD顯示屏底部多了DW字符，表示雙頻道監聽設定完成。
當兩個頻道都無訊號時，手機會不停搜尋這兩頻道。
短按VFO鍵，取消此功能。
先分別設定A及B的頻道。
短按F鍵，再長按VFO鍵，當LCD顯示屏底部多了DW字符，表示雙頻道監聽設定完成。
當兩個頻道都無訊號時，手機會不停搜尋這兩頻道。
短按VFO鍵，取消此功能。
★使用中繼站設定：
順序設定選項35、41、44及46，便可以利用中繼站來越區通訊。
順序設定選項35、41、44及46，便可以利用中繼站來越區通訊。
★假設將手機設定連接至深水埔中繼站(鴨街台)，該台的下行頻率(手機接收) 435.650MHz，上行頻率(手機發射)430.650MHz，上下行頻差為-5MHz，觸發靜音碼為CTCSS 110.9Hz。
設定鴨街台的原因是本人居於九龍，以方便自行測試，當按手機的PTT鍵，手機自行以430.650MHz發射，如果能夠開啟中繼站，取消發射後，手機自動返回435.650Mhz接收，會接收到由中繼站發出維持約一秒的訊號。
1：在手機TUN畫面按入435.650MHz。
(A、B及TUN畫面都有此功能)
(A、B及TUN畫面都有此功能)
短按F鍵，再按0鍵，進入設置功能表。
2：通過DIAL旋鈕，或按▲▼鍵來選取至35選項“RPT.MOD”，再按F鍵進入此項目，進入項目後有3個選項，通過DIAL旋鈕，或按▲▼鍵來選取“RPT.-- ”。
短按F鍵返回設置功能表。
3：通過DIAL旋鈕，或按▲▼鍵來選取至41選項“SHIFT”，再按F鍵進入此項目，進入項目後LCD顯示屏顯示一個由0.00M至99.95M，即代表0.00Mhz至99.95MHz，通過DIAL旋鈕，或按▲▼鍵來選取“5.00MHz”。
短按F鍵返回設置功能表。
4：通過DIAL旋鈕，或按▲▼鍵來選取至44選項“SQL.TYP”，再按F鍵進入此項目，進入項目後有6個選項，通過DIAL旋鈕，或按▲▼鍵來選取“TONE”。
短按F鍵返回設置功能表。
5：通過DIAL旋鈕，或按▲▼鍵來選取至46選項“TN FRQ”，再按F鍵進入此項目，進入項目後LCD顯示屏出顯示一個由67.0Hz至254.1Hz頻率的CTCSS靜音碼，進入項目後有50個選項，通過DIAL旋鈕，或按▲▼鍵來選取“110.9Hz”。
選取後按PTT鍵或長按F鍵確定並退出。
設定完成的TUN畫面。
按PTT鍵發射時會出現的畫面。
有需要時可將設定儲存在記憶中。
以上資料部份在網上搜尋得到及前輩提供
本網誌會不斷更新
如有錯漏，敬請提出賜教，謝謝！
VR2UBR
