更新日期：2012年03月15日
業餘無線電
YAESU VX - 3R 對講機使用經驗
★基本資料：
本機具2段廣播及9段的接收波段，接收頻率由0.5MHz至999.8MHz，及144MHz與430MHz二段可供發射頻段。
本機具2段廣播及9段的接收波段，接收頻率由0.5MHz至999.8MHz，及144MHz與430MHz二段可供發射頻段。
★電池，除了原廠鋰電，及可放入三支AA型號電芯的電池機背外，還可使用代電，網上HAM提供，Nanfone NF-6600 (南風 NF-6600) 及 FUJI NP-60 (富士 NP-60) 的兩個型號電池可以直接代用。
★DIAL步進旋鈕：使用時先向上拉出，後旋轉
★VOL 音量調整：先長按VOL鍵，同時調整步進旋鈕
★接收頻率由1.8MHz至999.8MHz，共分成9段，按BAND鍵來選擇，如果用步進旋鈕會自行跳去下一個頻段，另有2個廣播波段，分別為540KHz至1790KHz(AM)，及76.00MHz至107.90MHz(FM)
★發射功率
★短按功能鍵的功能：
MODE，選擇接收模式，每按一次轉換一個模式，分別有4項選擇
AUTO：自動調整
WFM：調頻(寬頻)
AM：調幅
FM：調頻(窄頻)
AUTO：自動調整
WFM：調頻(寬頻)
AM：調幅
FM：調頻(窄頻)
BAND，調整頻段，由頻段1順跳至頻段9，LCD顯示屏會出現[1]至[9]，進入廣播模式時，AM與FM互換，AM會顯示[A]，FM則為[F]
TX PO，調整發射功率，高功率與低功率互換，被設定為低功率時，LCD顯示屏有LOW字樣
V/M，VFO與MR(記憶頻道)互換，VFO會顯示由[1]至[9]
F W，進入F功能，並顯示F
HM/RV，在差頻操作時，上下行頻率逆轉，即反頻操作，畫面表示差頻符號( - )閃爍作表示
RADIO，廣播與VFO(或MR)互換
VOL，
★長按功能鍵的功能：
SPC S，
SCAN，掃瞄，處於MR情況下：
長按此鍵時會有下列四個選擇，於按鍵情況下通過步進旋鈕選擇，放開後進行掃瞄，短按發射鍵(PTT)確定
BAND：掃瞄當前頻譜
ALL CH：掃瞄所有頻譜
TAG 1：只掃瞄記憶頻道名稱第一個相同字母
TAG 2：只掃瞄記憶頻道名稱第一及第二個相同字母
SCAN，掃瞄，處於VFO情況下：
長按此鍵時會有下列五個選擇，於按鍵情況下通過步進旋鈕選擇，放開後進行掃瞄，短按發射鍵(PTT)確定
BAND：掃瞄當前頻譜
ALL ：掃瞄所有頻譜
+ - 1MHz：只掃瞄當道頻率 + - 1MHz
+ - 2MHz：只掃瞄當道頻率 + - 2MHz
+ - 5MHz：只掃瞄當道頻率 + - 5MHz
當收發同時使用靜音碼時(TSQL)，進入第86(TN FRQ)項功能，在調整靜音碼頻率畫面，長按此鍵，當接收到訊號時便會進行靜音碼掃瞄，如果靜音碼正確，會停止掃瞄並顯示該靜音碼頻率，同時喇叭發出該訊號的音聲，短按發射楗(PTT)確定並離開
BAND：掃瞄當前頻譜
ALL CH：掃瞄所有頻譜
TAG 1：只掃瞄記憶頻道名稱第一個相同字母
TAG 2：只掃瞄記憶頻道名稱第一及第二個相同字母
SCAN，掃瞄，處於VFO情況下：
長按此鍵時會有下列五個選擇，於按鍵情況下通過步進旋鈕選擇，放開後進行掃瞄，短按發射鍵(PTT)確定
BAND：掃瞄當前頻譜
ALL ：掃瞄所有頻譜
+ - 1MHz：只掃瞄當道頻率 + - 1MHz
+ - 2MHz：只掃瞄當道頻率 + - 2MHz
+ - 5MHz：只掃瞄當道頻率 + - 5MHz
當收發同時使用靜音碼時(TSQL)，進入第86(TN FRQ)項功能，在調整靜音碼頻率畫面，長按此鍵，當接收到訊號時便會進行靜音碼掃瞄，如果靜音碼正確，會停止掃瞄並顯示該靜音碼頻率，同時喇叭發出該訊號的音聲，短按發射楗(PTT)確定並離開
SET，會顯示由1-94的功能設定表，選定需要功能數字，再按SET進入該功能設置頁面，如有多個項目，可通過步進旋鈕來進行選擇，設定後按SET鍵返回功能表，或按發射鍵(PTT)離開
DW，雙頻監聽，當前所選擇的頻率或頻道與優先頻道(PRI)輪流監聽，再長按此鍵取消
F W，將當前顯示的設定存入記憶
ENG，LED發出白光，畫面顯示[H] EMGNCY，再長按此鍵LED不明，畫面顯示[H] 430.000，短按V/M鍵返回之前頁面
ANT，在接收廣播時選擇接收天線，選擇後長按ANT鍵返回在AM波段有2項選擇
BAREXT：同時使用內置及外置天線
BARANT：只使用內置天線
原廠設定：BAREXT
在FM波段有2項選擇
EXTANT：外置天線
EARPHO：耳機天線
原廠設定：EXTANT
VOL，長按並同時旋轉步進旋鈕，以調整音量大小
SQ TYP，選擇靜音碼功能，分別有8項選擇：
OFF：關閉此功能
TONE：發射時有加入模擬靜音碼
TSQL：發射及接收同時有加入模擬靜音碼
DCS：
RV TN：
PR FRQ：
PAGER：
MESAGE：
原廠設定：OFF
TONE：發射時有加入模擬靜音碼
TSQL：發射及接收同時有加入模擬靜音碼
DCS：
RV TN：
PR FRQ：
PAGER：
MESAGE：
原廠設定：OFF
BND DN，
STEP，設定頻道頻距，分別有下列9項：
AUTO：自動調整
5.0K：旋轉步進旋鈕一格，頻率加減5.0KHz
10.0K：旋轉步進旋鈕一格，頻率加減10.0KHz
12.5K：旋轉步進旋鈕一格，頻率加減12.5KHz
15.0K：旋轉步進旋鈕一格，頻率加減15.0KHz
20.0K：旋轉步進旋鈕一格，頻率加減20.0KHz
25.0K：旋轉步進旋鈕一格，頻率加減25.0KHz
50.0K：旋轉步進旋鈕一格，頻率加減50.0KHz
100.0K：旋轉步進旋鈕一格，頻率加減100.0KHz
原廠設定：AUTO
5.0K：旋轉步進旋鈕一格，頻率加減5.0KHz
10.0K：旋轉步進旋鈕一格，頻率加減10.0KHz
12.5K：旋轉步進旋鈕一格，頻率加減12.5KHz
15.0K：旋轉步進旋鈕一格，頻率加減15.0KHz
20.0K：旋轉步進旋鈕一格，頻率加減20.0KHz
25.0K：旋轉步進旋鈕一格，頻率加減25.0KHz
50.0K：旋轉步進旋鈕一格，頻率加減50.0KHz
100.0K：旋轉步進旋鈕一格，頻率加減100.0KHz
原廠設定：AUTO
M - TUN，當操作於記憶頻道(M)時，會轉換至(TUN)模式操作，並展示記憶頻道時的頻率，重複上述動作返回記憶模式(M)
F W，
RV/HM，
SP BNK，有3個已設定的接收頻段，短按BAND鍵選取，短按V/M鍵返回
WX CH(SP1)：10個VHF天氣電台
INTVHF(SP2)：88個VHF海事電台
RADIO(SP3)：89個多國HF(AM調幅)電台
INTVHF(SP2)：88個VHF海事電台
RADIO(SP3)：89個多國HF(AM調幅)電台

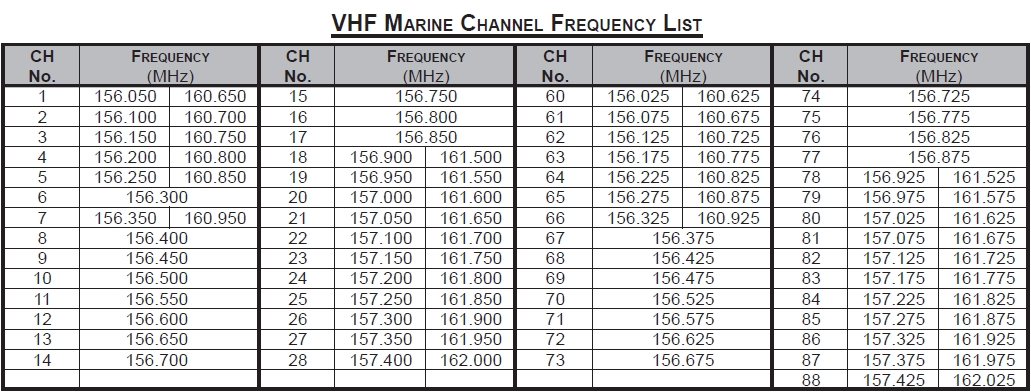

海事電台頻率表
SUB - RX，
DIAL，步進旋鈕只用作調整音量大小，再重複之前步驟，返回之前的設定
★先短按Ｆ鍵，後長按功能鍵的功能：
開啟鍵盤鎖，解鎖只需重複之前步驟
★長按SET 鍵功能：
★長按SET 鍵，出現由1-94的功能設定表，旋轉步進旋鈕選定需要功能數字，再按SET進入該功能設置頁面，如有多個項目，可通過步進旋鈕來進行選擇，設定後按SET鍵返回功能表，或按發射鍵(PTT)離開
★1 ANT AM：AM廣播接收天線，分別有2項選擇
BAREXT：同時使用內置及外置天線
BARANT：只使用內置天線
原廠設定：BAREXT
★2 ANT FM：FM廣播接收天線，分別有2項選擇
EXTANT：外置天線
EARPHO：耳機天線
原廠設定：EXTANT
★3 ANT . ATT：接收衰減，分別有2項選擇
NO：接收時加入衰減功能
OFF：關閉此功能
原廠設定：OFF
★4 APO：自動關機時間，分別由OFF、0.5小時至12小時共25項選擇
OFF：關閉此功能
0.5H：半小時後自行關機
1.0H：1小時後自行關機
1.5H：1.5小時後自行關機
2.0H：2小時後自行關機
2.5H：2.5小時後自行關機
3.0H：3小時後自行關機
3.5H：3.5小時後自行關機
4.0H：4小時後自行關機
4.5H：4.5小時後自行關機
5.0H：5小時後自行關機
5.5H：5.5小時後自行關機
6.0H：6小時後自行關機
6.5H：6.5小時後自行關機
7.0H：7小時後自行關機
7.5H：7.5小時後自行關機
8.0H：8小時後自行關機
8.5H：8.5小時後自行關機
9.0H：9小時後自行關機
9.5H：9.5小時後自行關機
10.0H：10小時後自行關機
10.5H：10.5小時後自行關機
11.0H：11小時後自行關機
11.5H：11.5小時後自行關機
12.0H：12小時後自行關機
原廠設定：OFF
★5 ARS：自動中繼連接功能，分別有2項選擇
NO：開啟
OFF：關閉此功能原
廠設定：ON
★6 ARTSBP： 分別有3項選擇
OFF：關閉此功能
IN RNG：
ALWAYS：
原廠設定：IN RNG
★7 ARTSIT： 分別有2項選擇
15SEC：25SEC：
原廠設定：25SEC
★8 BCLO：繁忙時禁止發射，分別有2項選擇
NO：繁忙時禁止發射OFF：關閉此功能
原廠設定：OFF
★9 BEL . RNG：選擇鈴聲次數，分別有11項選擇
1T：1次
2T：2次
3T：3次
4T：4次
5T：5次
6T：6次
7T：7次
8T：8次
9T：9次
10T：10次
11T：11次
12T：12次
13T：13次
14T：14次
15T：15次
16T：16次
17T：17次
18T：18次
19T：19次
20T：20次
CONT：連續
原廠設定：1T
★10 BEL . SEL：鈴聲功能，分別有2項選擇
NO：開啟此功能
OFF：關閉此功能
原廠設定：OFF
★11 BNK . NAM：
原廠設定：
★12 BP EDG：
原廠設定：OFF
★13 BP LVL：
原廠設定：LVL5
★14 BP SEL：
原廠設定：KY+SCN
★15 BP USR：
原廠設定：
★16 BSY . LED：繁忙時LED顯示，有2項選擇
NO：繁忙時LED有顯示
OFF：關閉此功能
原廠設定：ON
★17 CH CNT：
原廠設定：+ - 5MHz
★18 CLK . SFT：
原廠設定：OFF
★19 CW ID：
原廠設定：OFF
★20 CWLRNG：
原廠設定：OFF
★21 CWPTCH：摩斯電碼聲音頻率，由400Hz至1000Hz，每50Hz為一級
原廠設定：700Hz
★22 CWTRNG：摩斯電碼聆聽練習，隨機播出不同電碼，有17項選擇，WPM為每分鐘組數，每組5個字碼，短按V/M鍵會轉為CPM模式，CPM為每分鐘字數，選擇後短按FW鍵開始，當電碼播出後LCD顯示器會出現該字碼，如播出1次後停止，短按FW鍵再開始，播放期間短按FW鍵停止4WPM：每分鐘4組，20CPM：每分鐘20字
5WPM：每分鐘5組，25CPM：每分鐘25字
6WPM：每分鐘6組，30CPM：每分鐘30字
7WPM：每分鐘7組，35CPM：每分鐘35字
8WPM：每分鐘8組，40CPM：每分鐘40字
9WPM：每分鐘9組，45CPM：每分鐘45字
10WPM：每分鐘10組，50CPM：每分鐘50字
11WPM：每分鐘11組，55CPM：每分鐘55字
12WPM：每分鐘12組，60CPM：每分鐘60字
13WPM：每分鐘13組，65CPM：每分鐘65字
15WPM：每分鐘15組，75CPM：每分鐘75字
17WPM：每分鐘17組，85CPM：每分鐘85字
20WPM：每分鐘20組，100CPM：每分鐘100字
24WPM：每分鐘24組，120CPM：每分鐘120字
30WPM：每分鐘30組，150CPM：每分鐘150字
40WPM：每分鐘40組，200CPM：每分鐘200字
原廠設定：OFF
重複短按MODE鍵以選擇播放電碼模式，共6項選擇，在LCD顯示器左上角顯示該操作模式
A：播出英文字母電碼1次
A_r：播出英文字母電碼多次
n：播出數字電碼1次
n_r：播出數字電碼多次
An：播出英文字母及數字電碼1次
Anr：播出英文字母及數字電碼多次
重複短按BAND鍵，可以選擇白色LED按照電碼聲音的長短同時閃亮，當LCD顯示器的小數點出現時以表示該項功能被選用
★23 DC VLT：按SET顯示當前供應電壓
原廠設定：
★24 DCS CD：
原廠設定：DCS.023
★25 DCS RV：
原廠設定：R-N.T-N
★26 DT A/M：
原廠設定：MANUAL
★27 DT DLY：
原廠設定：450MS
★28 DT SEL：
原廠設定：
★29 DT SPD：
原廠設定：50MS
★30 EAI：
原廠設定：OFF
★31 EAI . TMR：
原廠設定：CON.5M
★32 EMG . SEL：
原廠設定：BP+STR
★33 EXT . MNU：
原廠設定：OFF
★34 FW KEY：設定長按FW鍵有反應所需時間，由0.3秒至1.5秒共五個選擇擇擇
FW0.3S：0.3秒
FW0.5S：0.5秒
FW0.7S：0.7秒
FW1.0S：1.0秒
FW1.5S：1.5秒
原廠設定：FW0.5S
★35 HLF . DEV：
原廠設定：OFF
★36 HM/RV：
原廠設定：REV
★37 HM > VFO：
原廠設定：ENABLE
★38 INT CD：
原廠設定：DTMF 1
★39 INT MD：
原廠設定：SRG
★40 INT . A/M：
原廠設定：MANUAL
★41 TNT . SEL：
原廠設定：
★42 INTKEY：
原廠設定：INTNET
★43 TNTNET：
原廠設定：OFF
★44 LAMP：設定LCD背光的照明時間，分別有OFF、2秒至10秒及連續，共十一個選擇
原廠設定：KET 5S
★45 LED LT：當按SET鍵時，LED會放出白光
原廠設定：LIGHT
★46 LOCK：設定鍵盤鎖，分別有下列3項
KEY：只鎖鍵盤
PTT：只鎖發射鍵
KY+PTT：鍵盤與發射鍵同時上鎖
原廠設定：KET
★47 M / T--CL：設定MONI / T-CALL(監聽/呼叫)鍵功能，有下列2項
MONT：按鍵時直接接收當前頻率的訊號
T--CALL：按鍵時以當前頻率發射，並載入1750Hz的調頻載波
原廠設定：MONI
★48 MCGAIN：咪增益調整，由LVL1 - LVL9，共有9個選擇
原廠設定：LVL 5
★49 MR DSP：設定顯示記憶頻道的頻率或名稱，有下列2項
FREQ：頻率
ALPHA：名稱
原廠設定：FREQ
★50 MR WMD：
原廠設定：NEXT
★51 MRFSTP：
原廠設定：10CH
★52 MRNAME：設定記憶頻道的名稱，先選擇要設定的頻道，進入此功能，有6個位置儲存字符，利用BAND鍵及V/M鍵控制游標左右走動
★53 MRPTCT：
原廠設定：OFF
★54 MRSKIP：
原廠設定：OFF
★55 MSG . LST：
原廠設定：
★56 MSG . REG：
原廠設定：
★57 MSG . SEL：
原廠設定：
★58 ON TMR：
原廠設定：OFF
★59 OPN . MSG：
原廠設定：DC
★60 PAG . ABK：
原廠設定：OFF
★61 PRG . CDR：
原廠設定：
★62 PRG . CDT：
原廠設定：
★63 PR FRQ：
原廠設定：1600Hz
★64 PRI . RVT：
原廠設定：OFF
★65 PRI . TMR：調整雙頻監聽的時間間距，分別由1秒至900秒
原廠設定：5.0S
★66 PSWD：
原廠設定：OFF
★67 PTT . DLY：
原廠設定：OFF
★68 RPT：設定差頻方向，分別有下列3項
SIMP：直頻，無差頻功能
--RPT：發射頻率較接收頻率低
+RPT：發射頻率較接收頻率高
原廠設定：SIMP
★69 RPT . SFT：設定差頻距離，由0.00MHz至150MHz
原廠設定：
★70 RX MD：
原廠設定：AUTO
★71 S SRCH：
原廠設定：SINGLE
★72 SAVERX：接收省電模式，分別有OFF、0.2秒至10秒休眠時間供選擇
原廠設定：0.2S (1:1)
★73 SAVETX：發射省電模式，當接收較強訊號時會降低發射功率，分別有ON及OFF二項選擇擇
NO：開啟此功能
OFF：關閉此功能
原廠設定：OFF
★74 SCN . LMP：
原廠設定：ON
★75 SCN . RSM：
原廠設定：5 SEC
★76 SCN . STR：
原廠設定：2.0S
★77 SP OUT：
原廠設定：AUTO
★78 SQ LVL：調整靜噪音門限，由0 - 15共16個選擇
原廠設定：LVL 1
★79 SQ TYP：選擇靜音碼功能，分別有下列8項
OFF：無靜音碼
TONE：發射時有加入模擬靜音碼
TSQL：發射及接收同時有加入模擬靜音碼
DCS：
RV TN：
PR FRQ：
PAGER：
MESAGE：
原廠設定：OFF
★80 SQSMTR：
原廠設定：OFF
★81 SQSPLT：
原廠設定：OFF
★82 STEP：設定頻道頻距，分別有下列9項
AUTO：自動
5.0K：旋轉步進旋鈕一格，頻率加減5.0KHz
10.0K：旋轉步進旋鈕一格，頻率加減10.0KHz
12.5K：旋轉步進旋鈕一格，頻率加減12.5KHz
15.0K：旋轉步進旋鈕一格，頻率加減15.0KHz
20.0K：旋轉步進旋鈕一格，頻率加減20.0KHz
25.0K：旋轉步進旋鈕一格，頻率加減25.0KHz
50.0K：旋轉步進旋鈕一格，頻率加減50.0KHz
100.0K：旋轉步進旋鈕一格，頻率加減100.0KHz
原廠設定：AUTO
★83 STEREO：立體聲，當接收立體聲電台廣播時，立體聲耳機插座輸出的聲道，有兩項選擇
STEREO：雙聲道
MONO：單聲道
原廠設定：STEREO
★84 SUB -- RX：
原廠設定：OFF
★85 TEMP：溫度計，按SET鍵顯示當時機身溫度，按MODE鍵選擇
℃：攝氏
℉：華氏
原廠設定：℃
★86 TN FRQ：設定模擬靜音碼，由67.0Hz至254.1Hz，共有50個選擇
原廠設定：100.0Hz
★87 TOT：
原廠設定：3.0M
★88 TS MUT：
原廠設定：ON
★89 TS SPD：
原廠設定：FAST
★90 VFO MD：
原廠設定：BAND
★91 VFO . SKP：
原廠設定：OFF
★92 VOL MD：
原廠設定：NORMAL
★93 WAKEUP：
原廠設定：OFF
★94 WX ALT：
原廠設定：OFF
其他設定
★設定 PRI 優先頻道：先選定需要設定的記憶頻道，長按 FW 鍵，進入記存頻道功能，通過調整步進旋鈕返回之前已選定的記憶頻道，短按 BAND 鍵，優先頻道設定完成
★刪除記憶頻道：先選定需要刪除的記憶頻道，長按 FW 鍵，進入記存頻道功能，通過調整步進旋鈕返回已選定的記憶頻道，短按 SP BNK 鍵，顯示器會出現M--WRT?，再短按 SP BNK 鍵，刪除所選的記憶頻道完成
以上資料部份在網上搜尋得到及前輩提供
本網誌會不斷更新
如有錯漏，敬請提出賜教，謝謝！
VR2UBR
